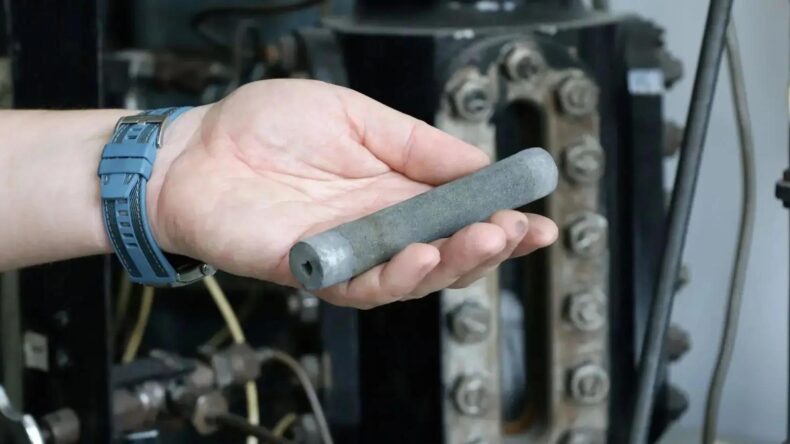

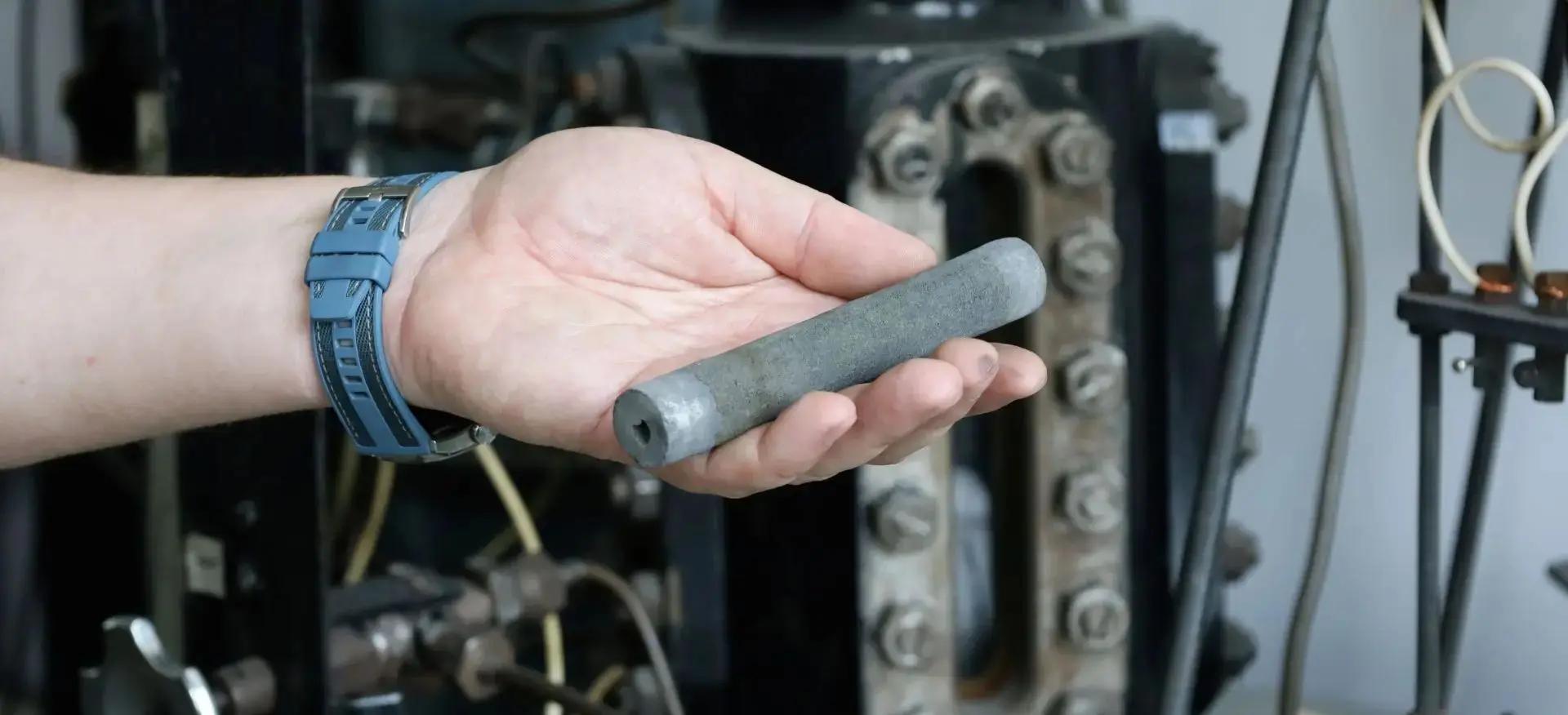

Секрет эффективности кроется в архитектуре материала. Его ячеистая, пористая структура кратно увеличивает площадь поверхности теплоотдачи по сравнению с монолитными аналогами. Подобное инженерное решение позволяет достигать высоких показателей теплопередачи при сравнительно невысоких рабочих температурах. Как следствие, эксплуатационный ресурс элементов возрастает, а непроизводительные потери энергии минимизируются.
Технология производства базируется на методе самораспространяющегося высокотемпературного синтеза (СВС). Процесс инициируется локально и протекает в автогенном режиме, достигая пиковых значений в диапазоне 1850–1880 °C. На микроуровне полученный продукт представляет собой сложную матрицу: оксид алюминия формирует жесткий диэлектрический каркас, в котором равномерно диспергированы частицы электропроводящих силицидов титана и железа.
Исследователи выявили критические параметры для оптимизации свойств композита. Установлено, что концентрация кремния на уровне 57% от общей массы является точкой идеального баланса, обеспечивая гомогенность структуры и двукратное увеличение прочностных характеристик. Дальнейшее легирование состава микродозами углерода (0,5–1,0%) производит качественный скачок: электропроводность растет, а прочность утраивается. При этом средний размер частиц проводящей фазы сокращается с 4,1 мкм до 1,3 мкм, формируя плотную сеть электрических контактов.
Перспективы внедрения охватывают высокотехнологичные отрасли. Разрабатываемые нагреватели рассматриваются как основа для систем глубокой фильтрации воздуха, каталитических нейтрализаторов выхлопа и электрифицированных химических реакторов. Ключевое преимущество – возможность интеграции функции нагрева непосредственно с каталитически активной поверхностью, что многократно ускоряет протекание целевых реакций. Следующим этапом работы станет повышение температурного предела эксплуатации до 1000–1200 °C и исследование методик нанесения функциональных катализаторов на поверхность композита.
