В мире, где каждый гаджет напичкан сложной электроникой, один художник решил напомнить, что в основе любой высокотехнологичной машины лежат простые законы физики. Джейми, автор YouTube-канала Jamie’s Brick Jams, собрал электродвигатель, который работает без каких-либо программируемых контроллеров. В его конструкции нет микросхем, регуляторов скорости или механического коммутатора — только магниты, медная проволока, транзистор и 9-вольтовая батарейка.

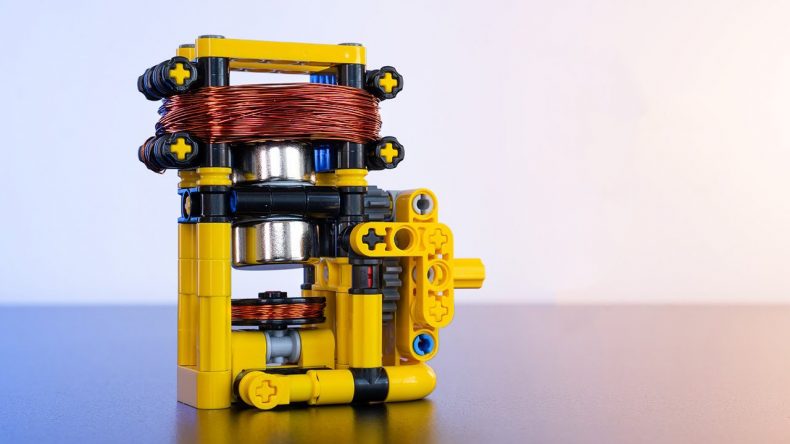

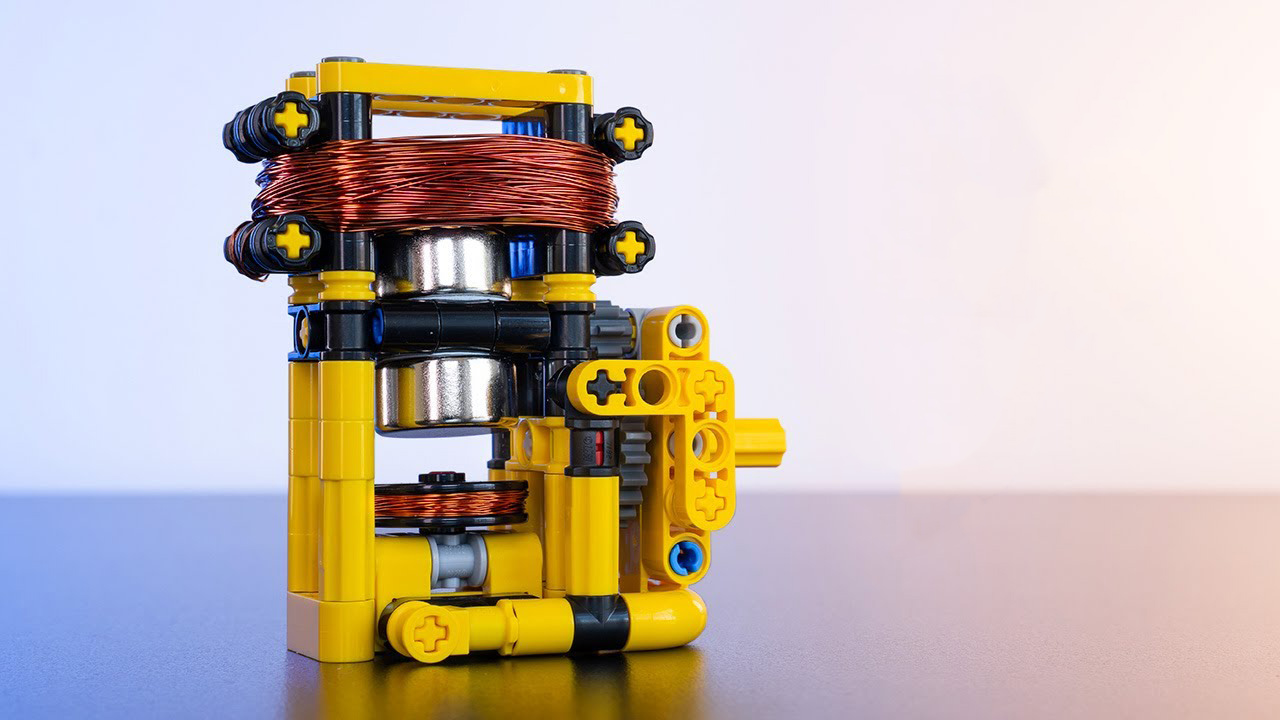

В основе проекта лежит классический принцип электромагнетизма: когда электричество проходит через катушку проволоки, она создает магнитное поле. Если рядом находится постоянный магнит, возникает движение. Ротор двигателя Джейми представляет собой ось с двумя мощными неодимовыми магнитами, установленными друг напротив друга. Они тщательно сбалансированы, чтобы вращение было плавным. Рядом находится приводная катушка, намотанная вручную из медной проволоки — около 150 витков.
Главная сложность простых двигателей — точная синхронизация импульсов. Если толкать магнит не в тот момент, ротор замедлится. Чтобы этого избежать, Джейми добавил вторую катушку-датчик из более тонкой проволоки. Когда магнит проходит мимо, она генерирует слабый сигнал, который открывает транзистор TIP31C. Тот на долю секунды подает питание на основную катушку, давая ротору идеально синхронизированный толчок. Светодиод мигает при каждом импульсе, подтверждая правильную работу.
В простейшей конфигурации с двумя магнитами двигатель разгоняется до 1300 оборотов в минуту. С помощью редуктора из шестеренок LEGO крутящий момент увеличивается настолько, что мотор способен привести в движение небольшую машинку. Эксперимент с ротором на восемь магнитов снизил скорость до 480 об/мин, но сделал вращение гораздо более плавным и мощным.
На первый взгляд, это просто увлекательное хобби. Но ценность проекта — в его наглядности. Электродвигатели окружают нас повсюду: в вентиляторах, стиральных машинах, электромобилях. Однако большинство людей никогда не видели, как они работают изнутри. Собирая мотор из прозрачных деталей LEGO, Джейми превращает абстрактный электромагнетизм в нечто осязаемое, доступное для понимания любому, у кого есть немного терпения и тяга к экспериментам.
